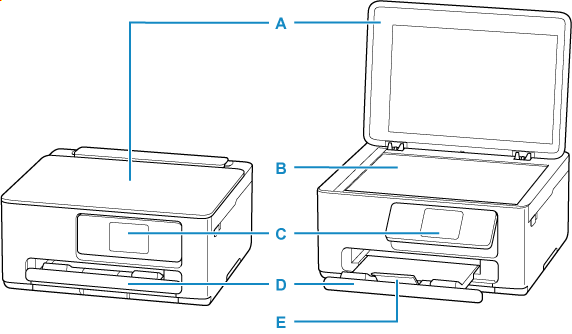

Pogled od spredaj

A: Pokrov za dokumente

Odprite ga, če želite položiti izvirnik na stekleno ploščo.

B: Steklena plošča

Naložite izvirnik sem.

C: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika. Izhodni pladenj za papir potisne ploščo ven, preden se tiskanje začne.

• Nadzorna plošča

D: Izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.

E: Podaljšek izhodnega pladnja

Odprite za podporo izvrženega papirja.

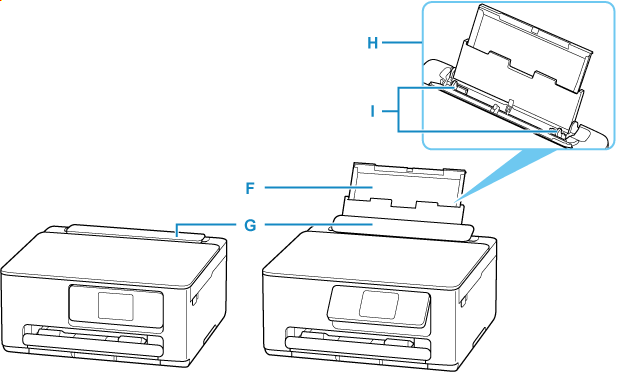

F: Opora za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

G: Pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

H: Zadnji pladenj

Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje fotografskega/navadnega papirja v zadnji pladenj
• Nalaganje ovojnic v zadnji pladenj

I: Vodila za papir

Poravnajte z obema stranema svežnja papirja.

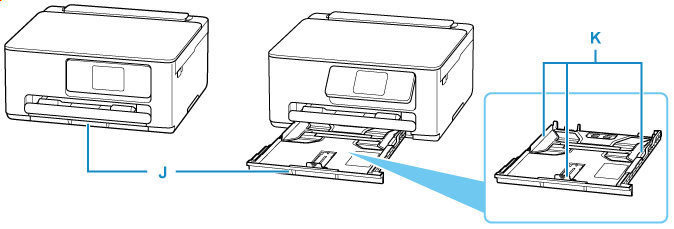

J: Kaseta

V kaseto naložite navaden papir velikosti A4, B5 ali A5 in jo nato vstavite v tiskalnik.

• Nalaganje navadnega papirja v kaseto

K: Vodila za papir

Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.
